Hộp số motor servo step 90 độ TPCO-PER-1

PER-1-GEARBOX
PER-1-GEARBOX
PER-1-GEARBOX-4
PER-1-GEARBOX-5
PER-1-GEARBOX
PER-1-GEARBOX
PER-1-GEARBOX-4
PER-1-GEARBOX-5

Hộp số motor servo step 90 độ TPCO-PER-1

Chưa có đánh giá nào.

Liên Hệ

Hộp số động cơ Servo, động cơ Step trục vuông 90 độ

Dùng cho servo Yaskawa, Panasonic, Mitsubishi,….

Hotline: 090 8098 802
Liên hệ với chúng tôi để có thêm thông tin và giá tốt nhất.

  • Mô tả
  • Đánh giá (0)

Mô tả

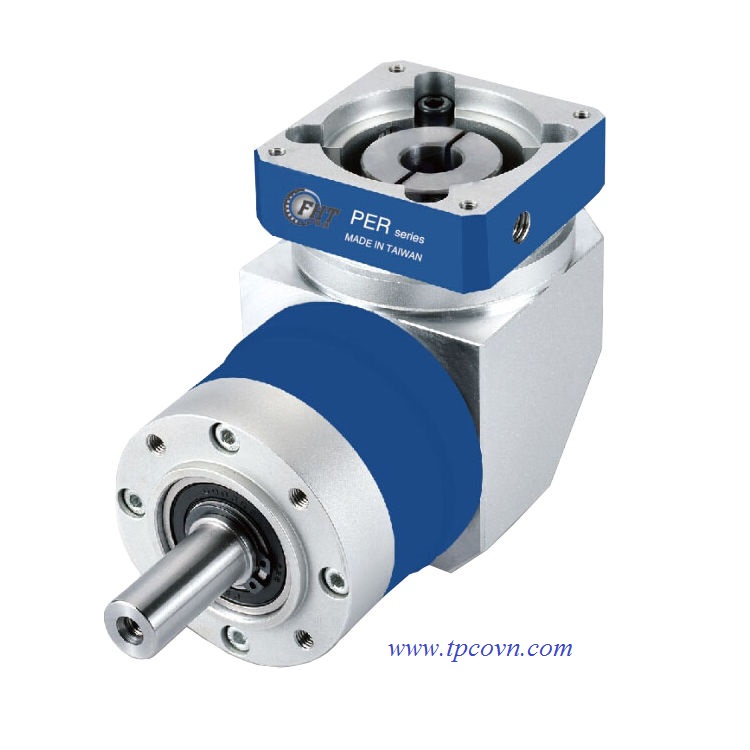

Hộp số , Hộp giảm tốc (gearbox), trục vuông 90 độ. Sử dụng cho động cơ Servo, động cơ Step

hộp số động cơ servo

hộp số động cơ servo

– Hộp số có các quy cách kích thước (frame size) : 60mm, 80mm, 120mm, 160mm
– Tỷ số truyền : 3-200
– Hộp số sử dụng cho động cơ AC servo : Panasonic, Yaskawa, Mitsubishi, Fuji,…

PER-1-GEARBOX-2

Model No. Unit Stage Ratio PER040 PER060 PER080 PER120 PER160
Rated Output Torque Nm 1 3 17 28 112 165 423
4 15 38 110 146 364
5 14 40 108 160 423
7 13 35 105 149 358
10 12 25 100 141 293
2 15 17 28 112 165 423
20 15 38 110 146 364
25 14 40 108 160 423
30 13 28 112 165 423
35 13 35 105 149 358
40 12 38 110 146 364
50 14 40 108 160 423
70 13 35 105 149 358
100 12 25 100 141 293
Max. Output Torque Nm 1,2 3-100 3 Times of Normal Output Torque
Rated Input Speed Rpm 1,2 3-100 3000 3000 3000 3000 2500
Max. Input Speed Rpm 1,2 3-100 5000 5000 5000 5000 3600
Precision Backlash P1 Arcmin 1 3-10 ≤8 ≤8 ≤8 ≤8 ≤8
2 12-100 ≤10 ≤10 ≤10 ≤10 ≤10
Standard Backlash P2 Arcmin 1 3-10 ≤11 ≤11 ≤11 ≤11 ≤11
2 12-100 ≤13 ≤13 ≤13 ≤13 ≤13
Torsional Rigidity Nm/arcmin 1,2 3-100 3 6 12 22 50
Max. Radial Force N 1,2 3-100 320 460 1300 3200 6520
Max. Axial Force N 1,2 3-100 160 230 660 1600 3260
Service Life Hr 1,2 3-100 20000hrs
Efficiency % 1 3-10 ≥97%
2 15-100 ≥94%
Weight Kg 1 3-10 0.73 0.99 2.1 4.98 18.2
2 15-100 1.05 1.46 3.2 6.92 24.9
Operating Temperature ℃ 1,2 3-100 （-25℃~+90℃）
Lubrication 1,2 3-100 Synthetic Grease
Protection Class 1,2 3-100 IP65
Mounting Position 1,2 3-100 Any Direction
Noise Level dB(A) 1,2 3-100 ≤62 ≤63 ≤65 ≤67 ≤68

Moment of Inertia

Model No Unit Stage Ratio PER040 PER060 PER080 PER120 PER160
Moment of Inertia kg.cm2 1 3 0.16 0.63 3.48 12.84 36.72
4 0.16 0.6 3.31 12.22 34.63
5 0.16 0.59 3.28 12.1 34.24
7 0.16 0.59 3.27 12.05 34.07
10 0.16 0.59 3.26 12.03 34.02
2 12-40 0.16 0.59 3.26 12.03 34.02
50-100 0.16 0.59 3.26 12.03 34.02

Reducer Dimensions:

(1) Single stage(Ratio:3, 4, 5,6,7,8,9,10,14,20)

PER-1-GEARBOX-4

Unit:mm

Size PER060-L1 PER080-L1 PER120-L1 PER160-L1
D1 Φ14(16) Φ20(22) Φ25(32) Φ40
D2 Φ40 Φ60 Φ80 Φ130
D3 Φ14(6.35-19) Φ19(11-24) Φ22(16-24) Φ35(22-38)
D4 Φ50(30-70) Φ70(50-110) Φ110(55.5-110) Φ114.3(110-114.3)
D5 Φ70(45-90) Φ90(70-145) Φ145(90-155) Φ200(145-200)
D6 4-M4(M3-M6) 4-M5(M4-M8) 4-M8(M6-M12) 4-M12(M8-M12)
D7 Φ52 Φ70 Φ100 Φ145
D8 4-M5X10L 4-M6X12L  4-M10X20L 4-M12X24L
D9 M5X0.8P M8X1.25P M10X1.5P M16X2P
L1 35 40 55 87
L2 31 35 49 80
L3 3 3 4 5
L4 46 55 80 111
L5 143 190 273 295
L6 5(4-6) 8(5-8) 8(5-8) 5(5-7)
L7 32(32-44) 42(42-60) 70(59-70) 86(62-86)
L8 66(66-88) 95.5(95.5-113.5) 130(119-130) 165.5(165.5-189.5)
C1 60(60-90) 90(90-130) 130(120) 175(142)
S1 3 3 5 5
S2 25 30 40 70
S3 16 22.5 28 43
B 5 6 8 12
K1 4 6 8 12
K2 Φ11 Φ22 Φ28 Φ38
K3 12.8 24.5 31.3 41.3
K4 Φ16 Φ32 Φ38 Φ48
K5 15 20 27 35
K6 18 24 32 40

Note 1:Inside of ()is the optional range of sizes,outside of ()is the standard sizes.
Note 2:The reducer output shaft size and length can be customized for customers.
Note 3:Input sizes can be subject to changed according to kinds of servo motor or stepper motor size.

(2) Double stage(Ratio: 15,20,25,30,35,40,50,70,80,100,120,140,160,180,200)

PER-1-GEARBOX-5

unit:mm

Size PER060-L2 PER080-L2 PER120-L2 PER160-L2
D1 Φ14(16) Φ20(22) Φ25(32) Φ40
D2 Φ40 Φ60 Φ80 Φ130
D3 Φ14(6.35-19) Φ19(11-24) Φ22(16-24) Φ35(22-38)
D4 Φ50(30-70) Φ70(50-110) Φ110(55.5-110) Φ114.3(110-114.3)
D5 Φ70(45-90) Φ90(70-145) Φ145(90-155) Φ200(145-200)
D6 4-M4(M3-M6) 4-M5(M4-M8) 4-M8(M6-M12) 4-M12(M8-M12)
D7 Φ52 Φ70 Φ100 Φ145
D8 4-M5X10L 4-M6X12L  4-M10X20L 4-M12X24L
D9 M5X0.8P M8X1.25P M10X1.5P M16X2P
L1 35 40 55 87
L2 31 35 49 80
L3 3 3 4 5
L4 62 78.5 110 149
L5 143 190 273 295
L6 5(4-6) 8(5-8) 8(5-8) 5(5-7)
L7 32(32-44) 42(42-60) 70(59-70) 86(62-86)
L8 66(66-88) 95.5(95.5-113.5) 130(119-130) 165.5(165.5-189.5)
C1 60(60-90) 90(90-130) 130(120) 175(142)
S1 3 3 5 5
S2 25 30 40 70
S3 16 22.5 28 43
B 5 6 8 12
K1 4 6 8 10
K2 Φ11 Φ22 Φ28 Φ38
K3 12.8 24.5 31.3 41.3
K4 Φ16 Φ32 Φ38 Φ48
K5 15 20 27 35
K6 18 24 32 40

Note 1:Inside of ()is the optional range of sizes,outside of ()is the standard sizes.
Note 2:The reducer output shaft size and length can be customized for customers.
Note 3:Input sizes can be subject to changed according to kinds of servo motor or stepper motor size.
